Сэндвич-панели: из чего они сделаны и чем на самом деле отличаются

Что такое сэндвич-панель?

Это трёхслойная конструкция, где между двумя металлическими облицовками расположен теплоизоляционный слой. Облицовка выполняется из тонколистовой холоднокатаной стали с защитным покрытием. Утеплитель может быть разным, но почти все эксплуатационные характеристики панели, за исключением теплопроводности, определяются именно металлом.

Назначение панелей

Они бывают стеновыми и кровельными. Стеновые панели применяются для наружных стен и внутренних перегородок каркасных зданий. Допускается вертикальная и горизонтальная раскладка. Кровельные панели используются на скатных крышах. На плоских кровлях они не применяются, поскольку рассчитаны на работу в составе наклонной конструкции.

Конструкция у стеновых и кровельных панелей одинаковая: две металлические облицовки и утеплитель. Они выполняют ограждающую и теплоизоляционную функцию, быстро монтируются и применяются в промышленном, коммерческом и гражданском строительстве. Различия проявляются в деталях.

• Плотность и толщина утеплителя у кровельных панелей выше. Это необходимо для восприятия снеговых и ветровых нагрузок.
• Профиль поверхности у кровельных панелей выраженный, что улучшает водоотвод и жёсткость. У стеновых он может быть гладким или с неглубокой накаткой.
• Замковые соединения у кровельных панелей усилены и рассчитаны на герметичность при осадках и ветре.
• Механическая прочность кровельных панелей выше, поскольку они должны выдерживать обслуживание кровли.

Толщина металла

В производстве сэндвич-панелей применяется сталь толщиной от 0,5 до 0,7 мм. Меньшая толщина приводит к деформации при креплении: для надёжной фиксации требуется прижимное усилие, которое тонкий металл не держит. Есть и второй момент. Утеплитель плохо сопротивляется точечным нагрузкам. В кровельных панелях это означает невозможность безопасного перемещения по поверхности, в стеновых — проблемы с креплением навесных элементов.

Увеличение толщины свыше 0,7 мм практического смысла почти не имеет. Прочность панели на изгиб определяется в первую очередь профилем, а не массой металла.

Профилирование панелей

Чем выше и чаще рёбра жёсткости, тем выше несущая способность панели, её способность воспринимать нагрузки и устойчивость к деформациям. Именно поэтому кровельные панели имеют выраженный профиль, а стеновые — более спокойный.

Гладкий профиль применяют в основном внутри зданий: в перегородках, чистых помещениях, на объектах пищевой промышленности. У такой панели минимальная собственная жёсткость, поэтому её имеет смысл использовать либо при небольшой длине пролётов, либо при толщине металла от 0,7 мм. На фасадах гладкий профиль требует аккуратного обращения и точного расчёта.

MicroRIB — компромиссный вариант. Небольшая накатка увеличивает жёсткость без выраженного рельефа. Такой профиль хорошо работает даже на металле толщиной 0,5-0,6 мм и часто применяется на внешней стороне стеновых панелей.

5RIB и 9RIB — профили с выраженными рёбрами жёсткости. Разница между ними заключается в шаге рёбер: чем он меньше, тем равномернее распределяется нагрузка. Эти варианты используют на фасадах и ограждающих конструкциях, где требуется повышенная устойчивость к ветру и механическим воздействиям.

Трапециевидный профиль чаще всего встречается в кровельных панелях. Его форма обеспечивает водоотвод и высокую несущую способность. Такой профиль работает в связке с уклоном кровли и не применяется на вертикальных поверхностях без расчёта.

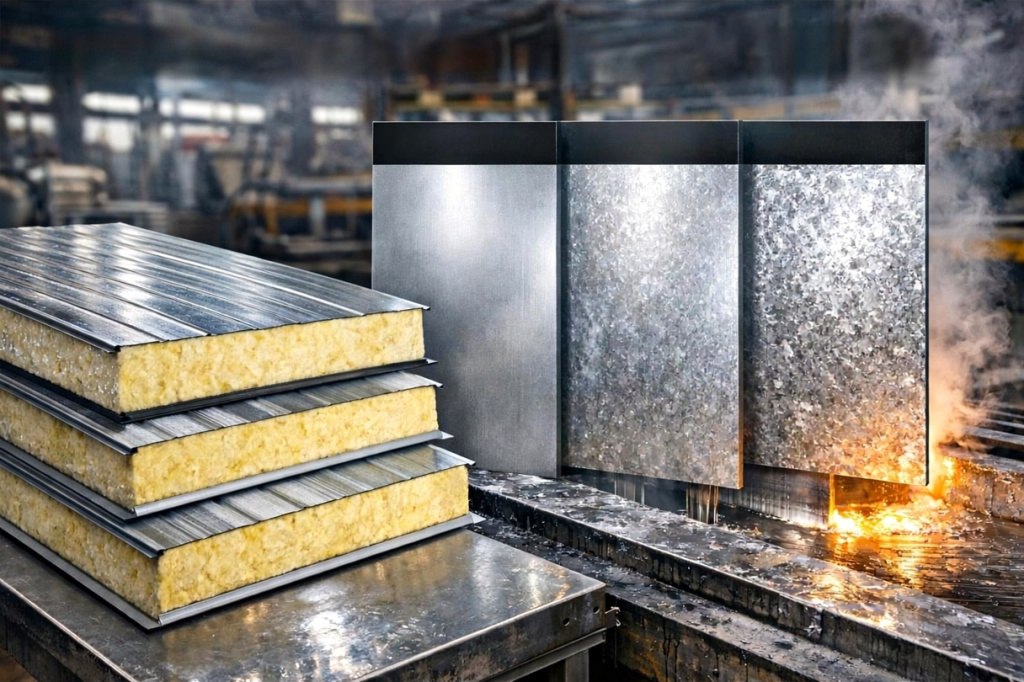

Защита от коррозии

Сама сталь коррозии не сопротивляется: всё решает покрытие.

Цинковое покрытие. По ГОСТ 32603-2021 выделяется два класса цинкования. Класс указывает на содержание цинка и толщину конечного покрытия: чем больше параметры, тем надёжнее защита от коррозии.

• Первый класс. Панели повышенной прочности. Применяются в кровлях, включая здания на подвижных грунтах, и в противопожарных перегородках. Номинальная толщина металла — 0,5 мм, минимальная масса цинкового покрытия — 140 г/м².
• Второй класс. Имеют ограничения по применению. Не используются в кровлях, зданиях отдельных типов и регионах с повышенными ветровыми или сейсмическими нагрузками. Номинальная толщина металла — 0,45 мм, масса цинка — от 100 г/м². Для фасадов и перегородок в спокойных условиях этого достаточно, но универсальными такие панели не являются.

Алюмоцинковое покрытие. Превосходит цинковое по антикоррозионной стойкости примерно в четыре раза. Более тонкий слой даёт ту же защиту, что и толстый слой цинка. Гарантийные сроки от сквозной коррозии достигают 20-25 лет против 7-8 лет у цинка. Кроме устойчивости к влаге, алюмоцинк лучше переносит химические воздействия и морской климат. Дополнительный плюс — стабильность внешнего вида: поверхность не тускнеет со временем.

Полимерный слой. Как правило, наносится толщиной 30-50 мкм. Выполняет две функции: защитную и декоративную. Именно благодаря ему панели получили широкое распространение в гражданском строительстве. Избыточное утолщение металла или покрытия приводит только к росту цены и массы, но не даёт пропорционального увеличения срока службы.

• Полиэстер — самый распространённый вариант. Подходит для большинства климатических условий, стабилен по цвету и доступен по стоимости. Используется там, где нет агрессивных сред и экстремальных температур.
• Пластизоль образует толстый и прочный слой, хорошо сопротивляется механическим повреждениям. При этом он чувствителен к ультрафиолету и высоким температурам, поэтому его применение оправдано не во всех регионах.
• Полиуретановые покрытия и PVDF применяются в более сложных условиях: при резких перепадах температур, высокой влажности, в прибрежных и промышленных зонах. Они лучше сопротивляются выцветанию и химическому воздействию.
• Отдельно стоит упомянуть антивандальные покрытия. Они не усиливают конструкцию панели, но позволяют упростить эксплуатацию фасадов, выходящих на общественные пространства.

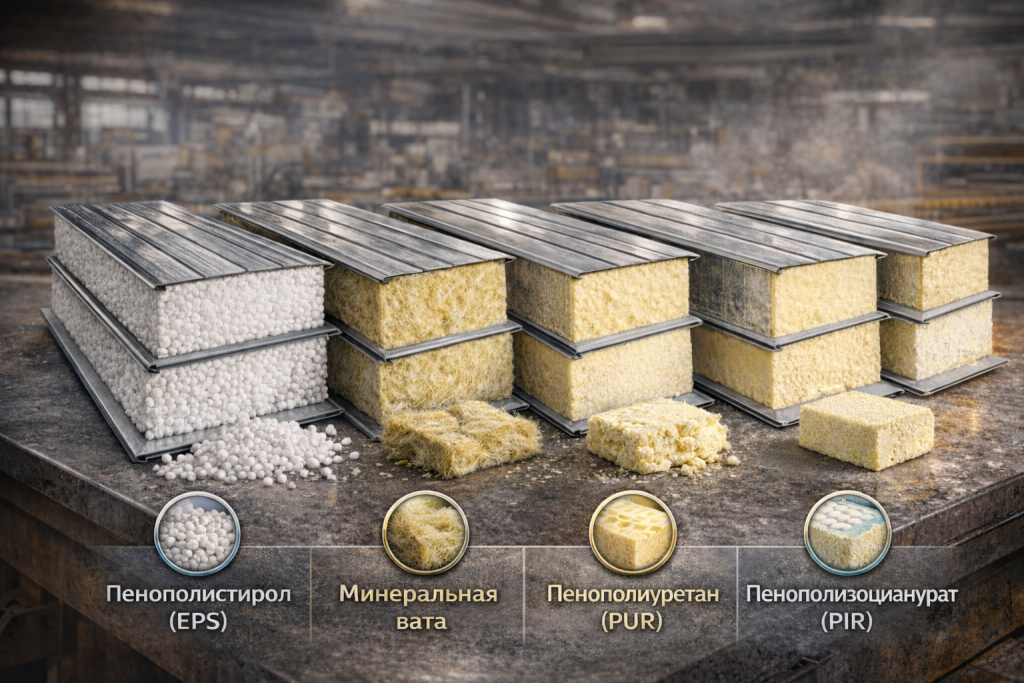

Тип теплоизоляции

Утеплитель напрямую влияет на теплопроводность, массу и поведение панели в эксплуатации.

Минеральная вата. Основное достоинство — негорючесть. Такие панели применяют в зданиях с повышенными требованиями к пожарной безопасности. Недостатки очевидны. Теплопроводность выше, чем у полимерных утеплителей, поэтому для сопоставимого эффекта требуется толщина 200 мм и более. Панели тяжелее, чувствительны к влаге и менее устойчивы к механическим воздействиям.

Пенополистирол или пенопласт (ППС). Лёгкий и тёплый материал. Обеспечивает хорошие показатели теплосбережения при меньшей толщине. Стоимость ниже большинства альтернатив. Ограничения связаны с пожарной безопасностью и механической стойкостью. При высоких температурах материал выделяет вредные вещества, что исключает его применение в ряде зданий.

Полиизоцианурат (PIR или ПИР). Один из самых эффективных утеплителей. При меньшей толщине обеспечивает высокий уровень теплосбережения. Не поддерживает горение, обладает высокой плотностью и долговечностью. Масса панелей ниже, что упрощает монтаж и расчёт конструкций.

Пенополиуретан (PUR или ПУР). По теплотехническим характеристикам близок к PIR, но уступает ему по пожарной устойчивости. Применяется не во всех типах помещений.

Замковые соединения

Замок — один из ключевых элементов панели. Именно он отвечает за герметичность, теплопотери и внешний вид ограждающей конструкции.

Шип-паз применяется в панелях с утеплителем PUR и PIR. В зависимости от толщины панели замок может быть одинарным или двойным. Такое соединение обеспечивает плотную стыковку и хорошо работает в условиях низких температур.

Z-Lock распространён в стеновых панелях. Он универсален, подходит для вертикального и горизонтального монтажа, но требует дополнительной герметизации стыков.

Secret-Fix используют на фасадах, где важен внешний вид. Крепёж скрыт, что снижает количество видимых элементов, но предъявляет повышенные требования к аккуратности монтажа.

Для кровель применяют Roof-Lock и фальцевые соединения. Они рассчитаны на работу с осадками и температурными деформациями металлических листов.

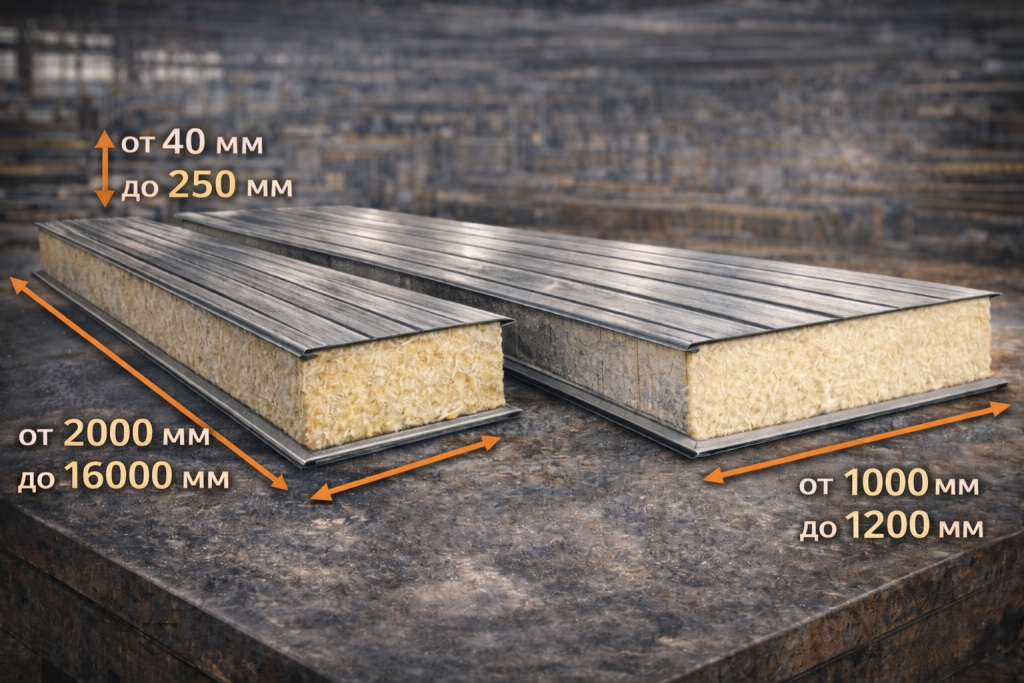

Размеры сэндвич-панелей

Размеры сэндвич-панелей напрямую связаны с логистикой, монтажом и расчётом несущих конструкций. Универсальных значений здесь не существует — каждый объект требует своего расчёта.

Рабочая ширина кровельных панелей обычно составляет 1000 мм, стеновых — варьируется от 1000 мм до 1200 мм в зависимости от потребности клиента. Полная ширина больше за счёт замковых соединений. Длина панелей может достигать 16 метров. Чем больше длина, тем выше требования к точности монтажа и транспортировке. Толщина панели определяется утеплителем и требуемым уровнем теплоизоляции.
